1. Funktion der Kühlung

Das Kühlaggregat saugt unter dem Gerät Frischluft an und gibt die erwärmte Abluft an der Rückseite wieder ab. Im Inneren des Aggregats befinden sich Ventilatoren, welche die gekühlte Luft nach oben leiten, wo sie durch Deckenlüfter im gesamten Automaten verteilt wird.

Die Steuerung des Kühlvorgangs erfolgt über eine eigene Temperatursonde am Aggregat. Sobald der eingestellte Zielwert (Set-Point), beispielsweise 8 °C, erreicht ist, schaltet sich das Aggregat ab. Es startet erst wieder, wenn die Temperatur an der Sonde um 2 °C (in diesem Beispiel auf 10 °C) gestiegen ist.

Bitte beachten Sie, dass die Dauer dieser Intervalle maßgeblich von Faktoren wie der Jahreszeit, dem Standort, der Sonneneinstrahlung, dem Befüllungsgrad und der Anzahl der Verkäufe abhängt.


Die Kühlung befindet sich hinter dem Blech (befestigt mit 5 Kreuzschrauben) unterhalb der 1. Ebene.

Je nach Variante muss der Lift nach oben gefahren werden um das Blech entfernen zu können.

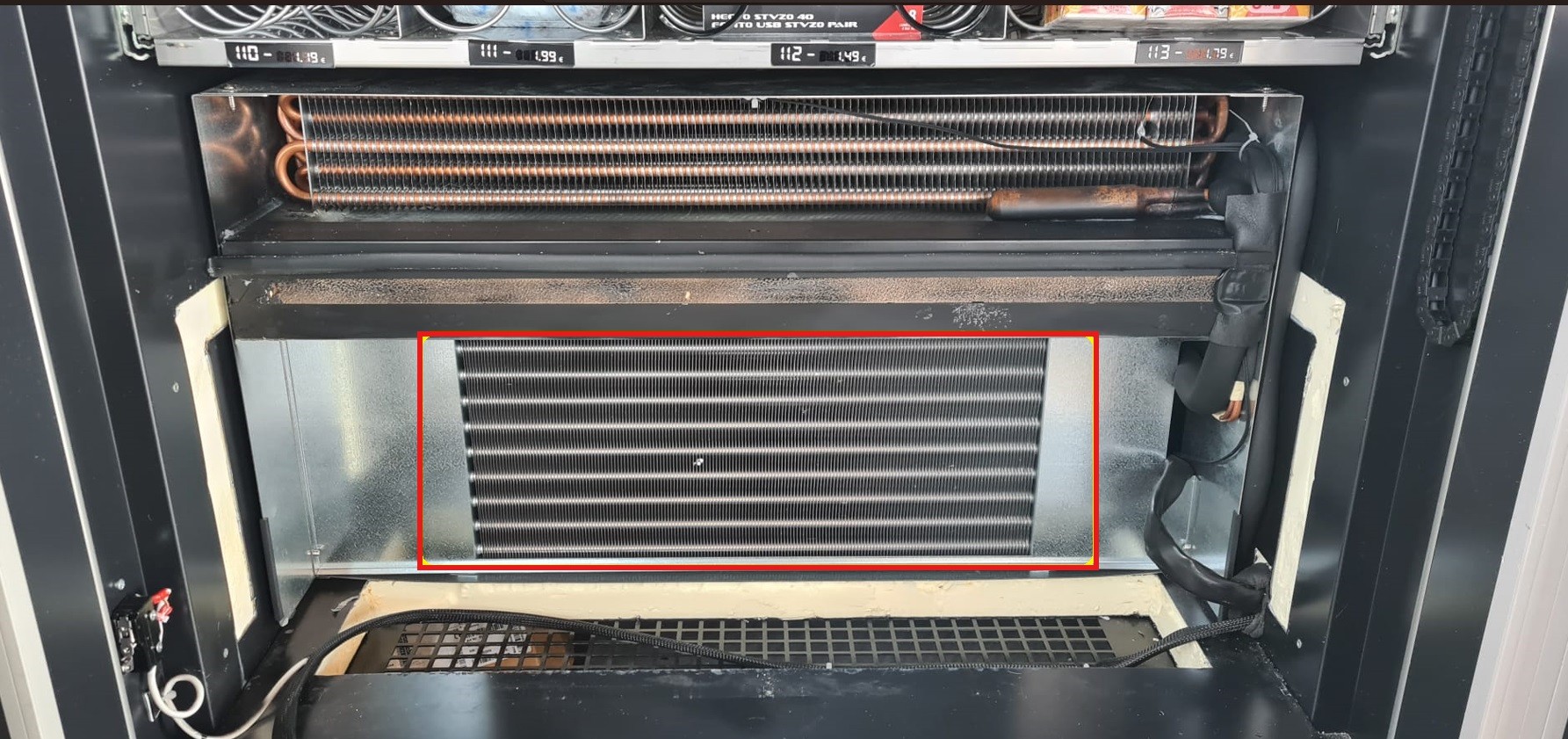

Achtung: Wenn der sichtbare Teil des Kühlaggregates (hier schraffiert markiert) sauber ist, bedeutet dies nicht zwangsläufig, dass das gesamte Aggregat sauber ist. Dieser Bereich verschmutzt in der Regel nie und darf daher nicht als Referenz für den Reinigungszustand verwendet werden.



Zu reinigende Lamellen welche nach einiger Zeit durch Staub verschlossen werden



Ansaugung der frischen Luft unter dem Automaten



Ventilatoren zur Umwälzung


Lamellen hinter dem Automaten, hier wird die erwärmte Luft wieder ausgestoßen






2. Luftzirkulationsschema mit Aufstellung an eine Wand / Umhausung




3. Wissensdatenbank Kühlzellensteuerungen


Bitte klicken Sie auf den folgenden Link um die Bedeutung, Symbole und das Auslesen der unterschiedlichen Kühlzellensteuerungen zu erfahren:


https://xlautomaten.freshdesk.com/a/solutions/articles/80001080750






4. Reinigung Kühlaggregat

Bitte folgen Sie den Anweisungen im beigefügten Video, um das Kühlaggregat ordnungsgemäß zu reinigen.

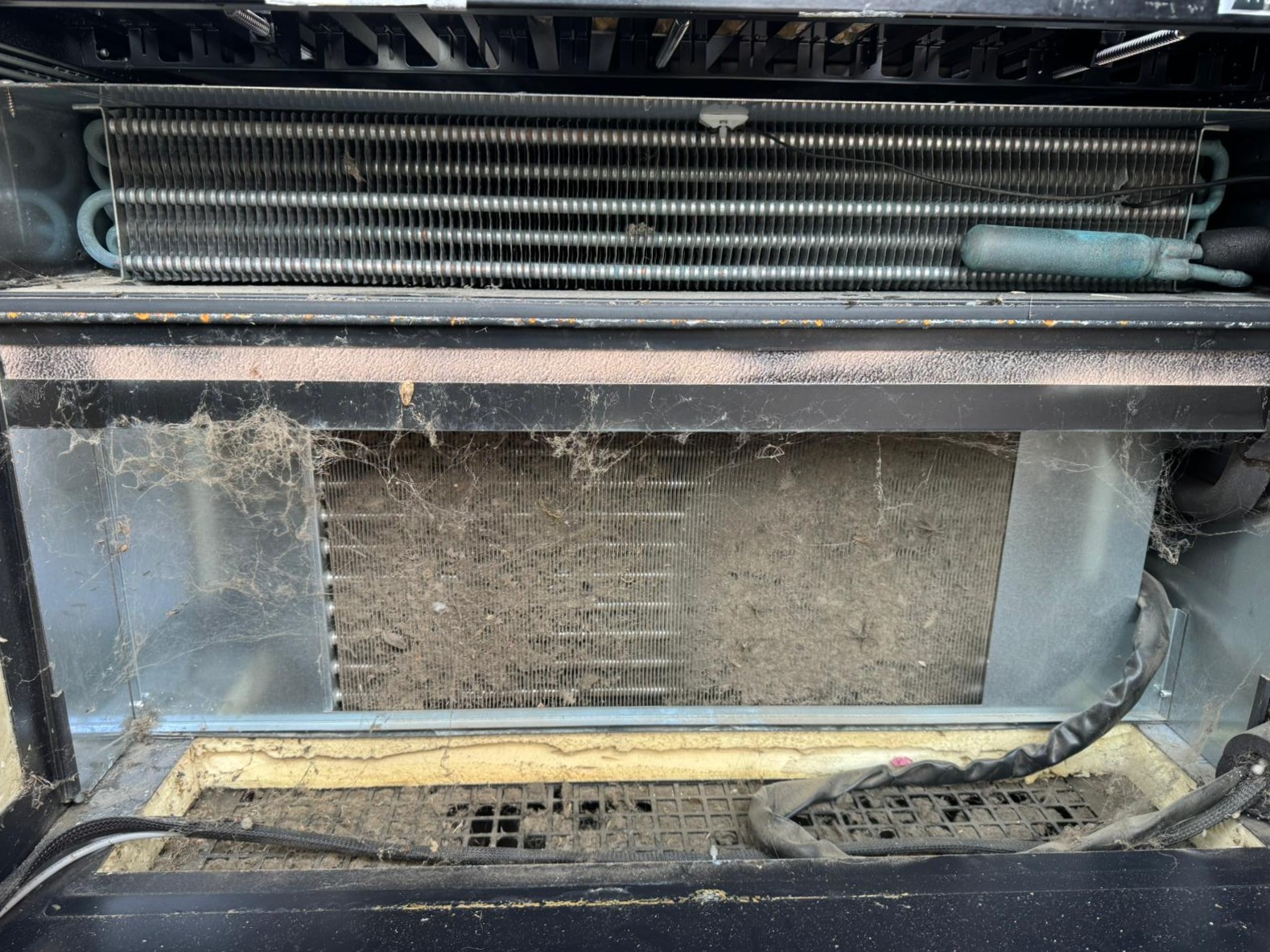

Anbei finden Sie zudem ein Beispielbild eines stark verunreinigten Kühlaggregats als Referenz.
